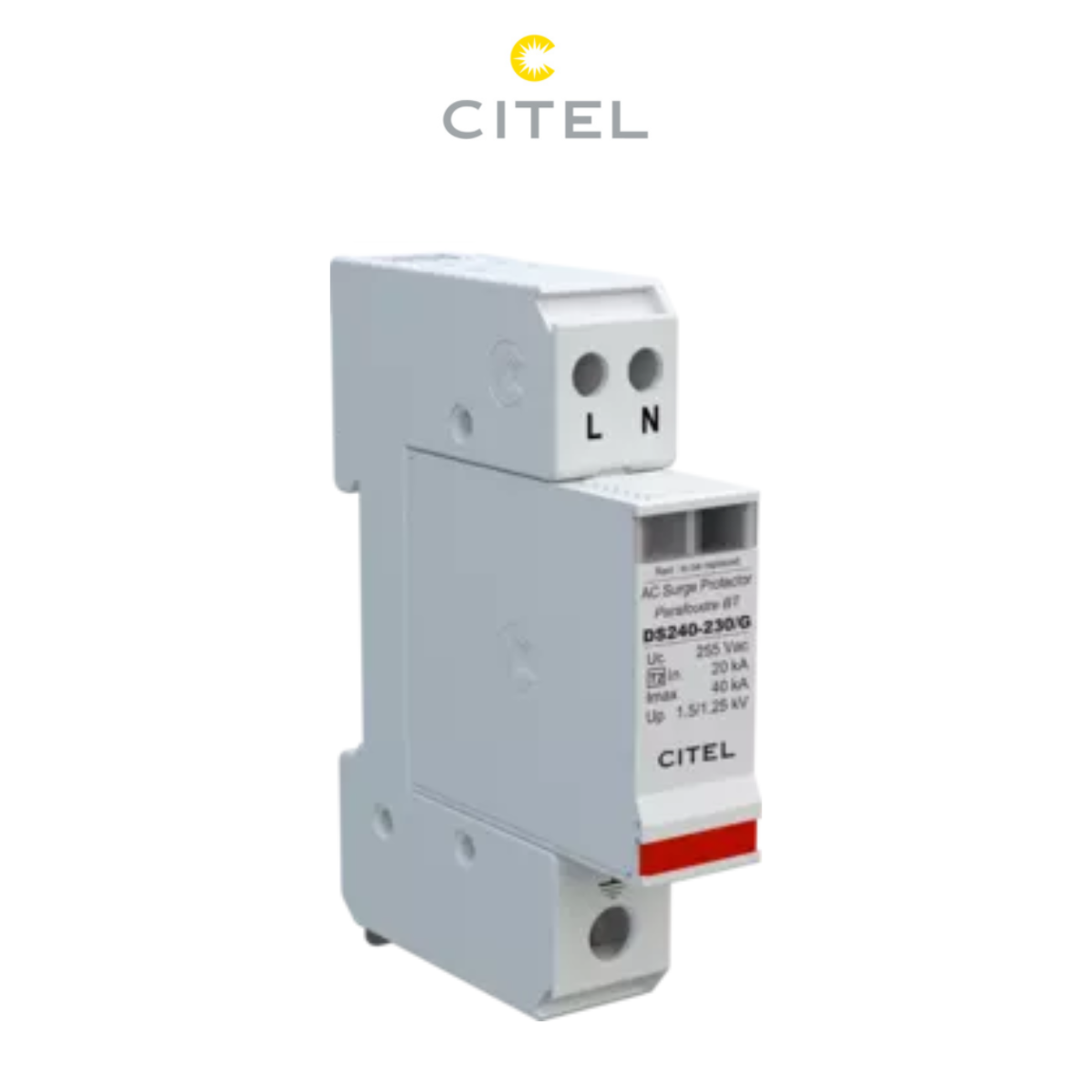

Parafoudre Monophasé 230 V – Type 2 Compact Débrochable DS240
Caractéristiques principales :
- Type de parafoudre : 2
- Réseau : 230 V monophasé
- Régime de neutre : TT-TN
- Protection : Mode Commun et Mode Différentiel
- Module débrochable : Oui
- Option télésignalisation : Disponible
- Conformité : NF EN 61643-11, CEI 61643-11
- Homologué : UL1449 ed.4
Spécifications techniques :
- Courant de décharge nominal (In) : 20 kA
- Courant de décharge maximal (Imax) : 40 kA
- Tension nominale de ligne (Un) : 230 Vac
- Tension AC max. de fonctionnement L-N (Uc) : 255 Vac
- Courant max. de ligne (IL) : 20 A
- Caractéristique surtension temporaire (TOV) 5 sec. (UT) : 335 Vac tenue
- Caractéristique surtension temporaire (TOV) 120 mn (UT) : 440 Vac déconnexion
- Caractéristique surtension temporaire N/PE (TOV HT) : 1200 V / 300 A / 200 ms tenue
- Courant de fonctionnement permanent (Ic) : 0.5 mA
- Courant résiduel (Ipe) : Aucun
- Courant de suite (If) : Aucun
- Mode(s) de connexion : L/N et N/PE
- Mode(s) de protection : Mode Commun / Différentiel
- Niveau de protection (Up) : 1.25 kV
- Tension résiduelle à 5 kA (Up-5kA) : 1.5 / 0.9 kV
- Niveau de protection L/N (Up L/N) : 1.25 kV
- Courant de court-circuit admissible (Isccr) : 10 000 A
- Température de fonctionnement : -40 / +85 °C
- Indice de protection : IP20
- Raccordement au réseau : Par vis : 1.5-10 mm² (L/N) ou 2.5-25 mm² (PE)
Description :
Les parafoudres compacts monophasés DS240 de Type 2 sont spécialement conçus pour la protection des réseaux monophasés au niveau du TGBT (Tableau Général Basse Tension). Ces dispositifs offrent une protection efficace en mode commun (entre conducteurs actifs et Terre) ainsi qu’en mode commun et différentiel (version DS240xxx/G), assurant ainsi une couverture complète contre les surtensions.
Le modèle DS240 intègre des varistances de forte puissance avec des déconnecteurs et des indicateurs associés, ainsi qu’un éclateur spécifique pour une protection optimale. Son design compact permet une installation facile et une maintenance rapide grâce à une embase fixe qui facilite la déconnexion du réseau en cas de défaillance.
Ce parafoudre est conforme aux normes internationales et homologué pour garantir une performance élevée dans divers environnements. Il est conçu pour offrir une fiabilité maximale et une protection robuste pour les installations électriques monophasées.
