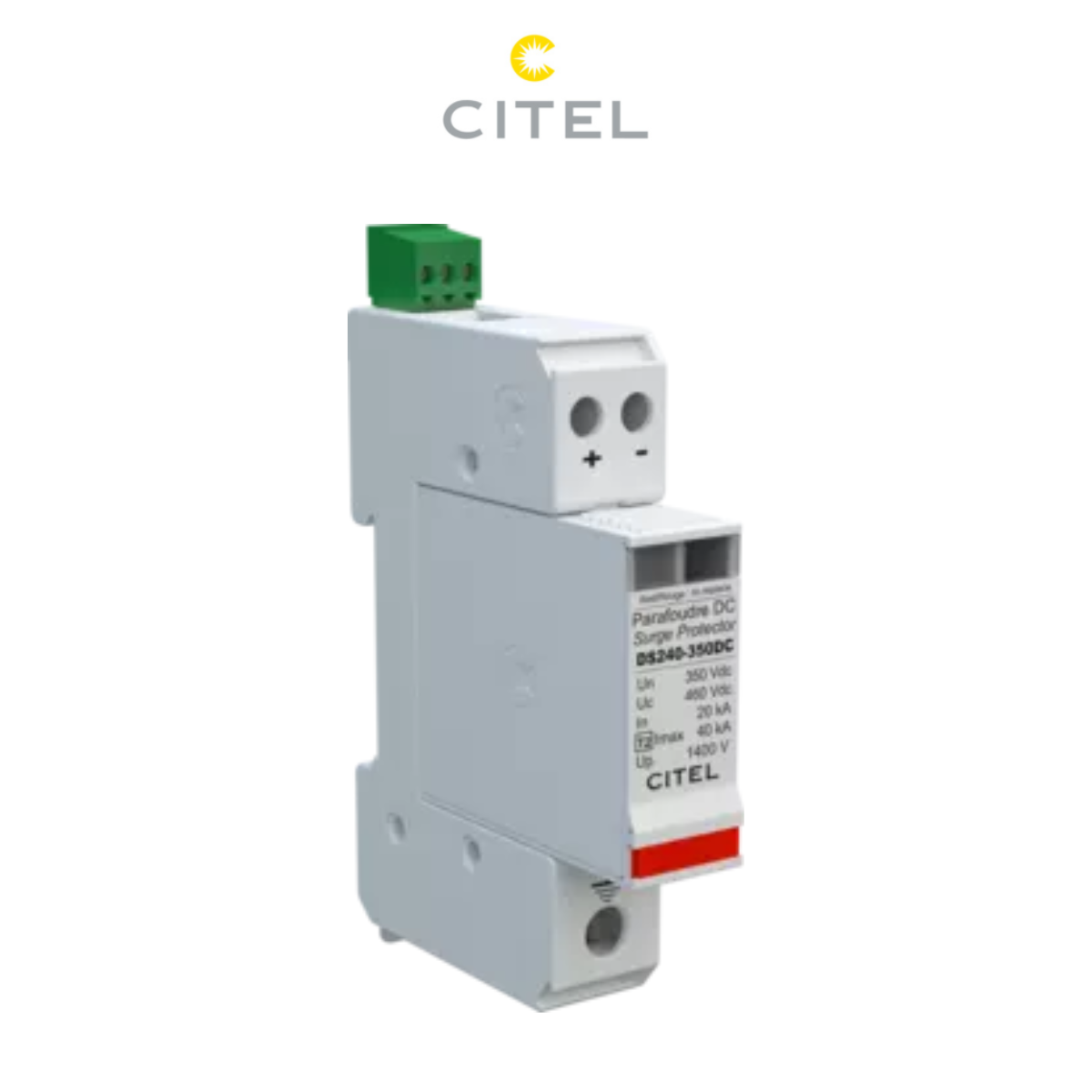

Parafoudre pour Alimentation Continue DS2x0-dc
Caractéristiques principales :
- Type de parafoudre : 2
- Réseau : Réseau DC ou PV 350 Vdc
- Design compact : Oui
- Module débrochable : Oui
- Télésignalisation : Oui
- Courant de décharge maximal (Imax) : 40 kA
- Courant de décharge maximal total : 80 kA
Spécifications techniques :
- Tension nominale continue (Un-dc) : 350 Vdc
- Tension nominale réseau PV (Uocstc) : 350 Vdc
- Tension AC max. de fonctionnement L-N (Uc) : 350 Vac
- Tension max. PV de fonctionnement (Ucpv) : 460 Vdc
- Tension DC max. de fonctionnement (Uc) : 460 Vdc
- Courant max. de ligne (IL) : 20 A
- Courant résiduel (Ipe) : < 0.1 mA
- Courant de fonctionnement permanent (Ic) : < 0.1 mA
- Courant de fonctionnement permanent PV (Icpv) : < 0.1 mA
- Courant de suite (If) : Aucun
- Courant de décharge nominal (In) : 20 kA
- Tenue au courant de court-circuit PV (Iscpv) : 1000 A
Description :
Le parafoudre DS2x0-dc est conçu pour la protection des équipements connectés à des alimentations continues, telles que les systèmes photovoltaïques ou les réseaux DC. Il est basé sur l’utilisation de varistances adaptées au réseau et est équipé de déconnecteurs thermiques pour indiquer la fin de vie du module de protection. Ce parafoudre se monte sur rail symétrique et se raccorde en parallèle au réseau à protéger, offrant ainsi une protection efficace contre les surtensions et les coups de foudre.
Mode de connexion : + / – / PE Mode de protection : Mode Commun
