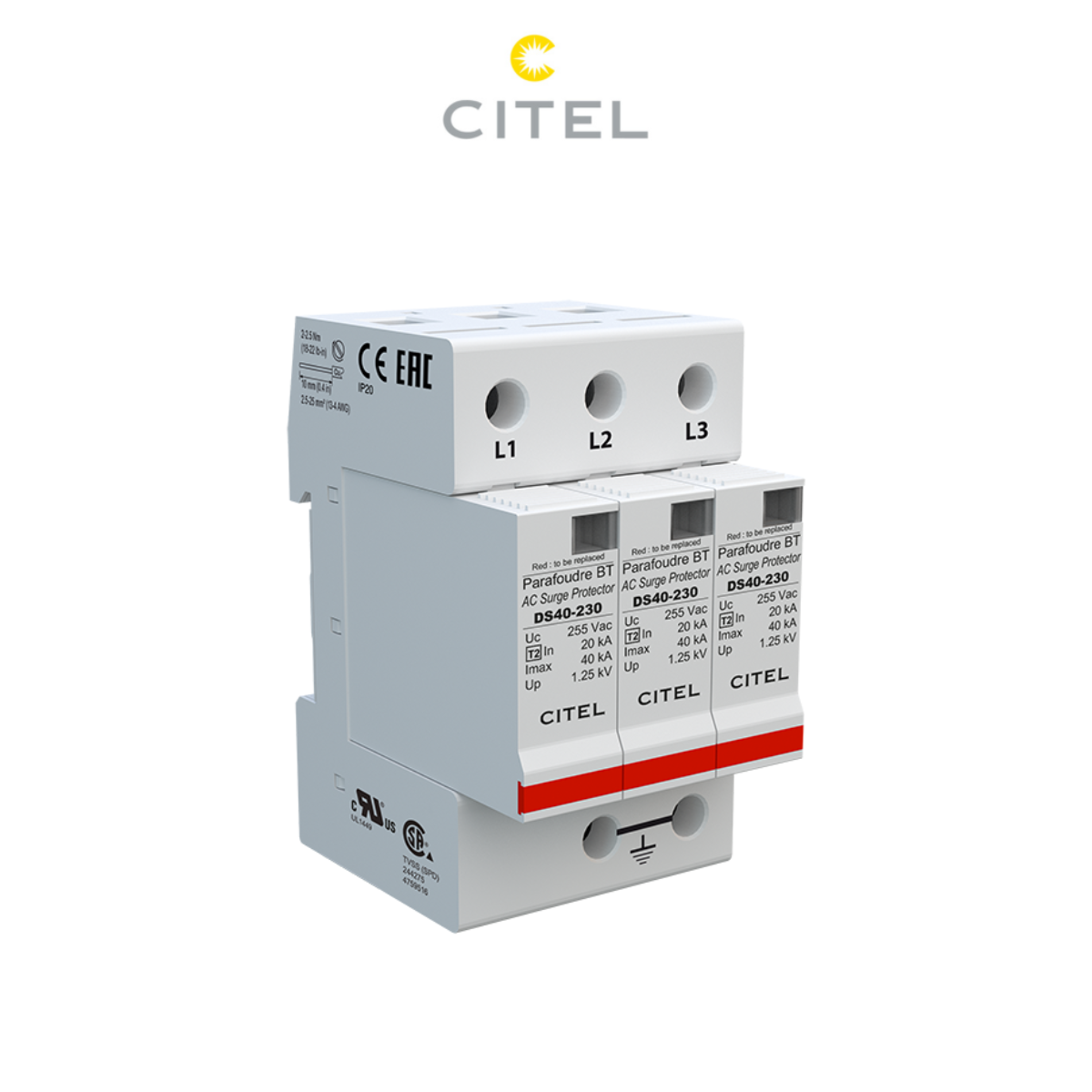

PARAFOUDRE BT TYPE 2 TRIPHASÉ DÉBROCHABLE
Les parafoudres de type 2 DS40 sont conçus principalement pour la protection des réseaux monophasés et triphasés au niveau du TGBT. Leur schéma électrique comprend une association de varistances de forte puissance, équipées de déconnecteurs et de leurs indicateurs associés, garantissant une capacité d’écoulement renforcée. Les parafoudres DS40 sont destinés à être montés en multipolaire pour protéger les réseaux monophasés, triphasés ou triphasés + Neutre, parfois associés à un parafoudre spécifique N/PE.
Caractéristiques Principales :
- Parafoudre Multipolaire de Type 2
- In : 20 kA
- Imax total : 120 kA
- Module débrochable par phase
- Option télésignalisation d’état
- Conforme à : NF EN 61643-11, CEI 61643-11
- Homologué : UL1449 ed.4
Spécifications :
- Type de parafoudre : 2
- Réseau : 230/400 V triphasé
- Régime de neutre : IT
- Tension nominale de ligne [Un] : 400 Vac
- Tension AC max. de fonctionnement L-N [Uc] : 440 Vac
- Caractéristique surtension temporaire (TOV) 5 sec [UT] : 580 Vac (tenue)
- Caractéristique surtension temporaire (TOV) 120 mn [UT] : 770 Vac (déconnexion)
- Courant résiduel [Ipe] : < 1.5 mA
- Courant de fonctionnement permanent [Ic] : 0.5 mA
- Courant de suite [If] : Aucun
- Courant de décharge nominal [In] : 20 kA
- Courant de décharge maximal [Imax] : 40 kA
- Courant de décharge maximal total [Imax Total] : 120 kA
- Modes de protection : Mode Commun
- Modes de connexion : L/PE
- Niveau de protection L/PE [Up L/PE] : 1.8 kV
- Tension résiduelle à 5 kA [Up-5kA] : 1.3 kV
- Tension résiduelle à 10 kA [Up-10kA] : 1.5 kV
- Courant de court-circuit admissible [Isccr] : 25 000 A
- Température de fonctionnement : -40/+85°C
- Indice de protection : IP20
- Raccordement au réseau : par vis : 2.5-25 mm² / par bus
