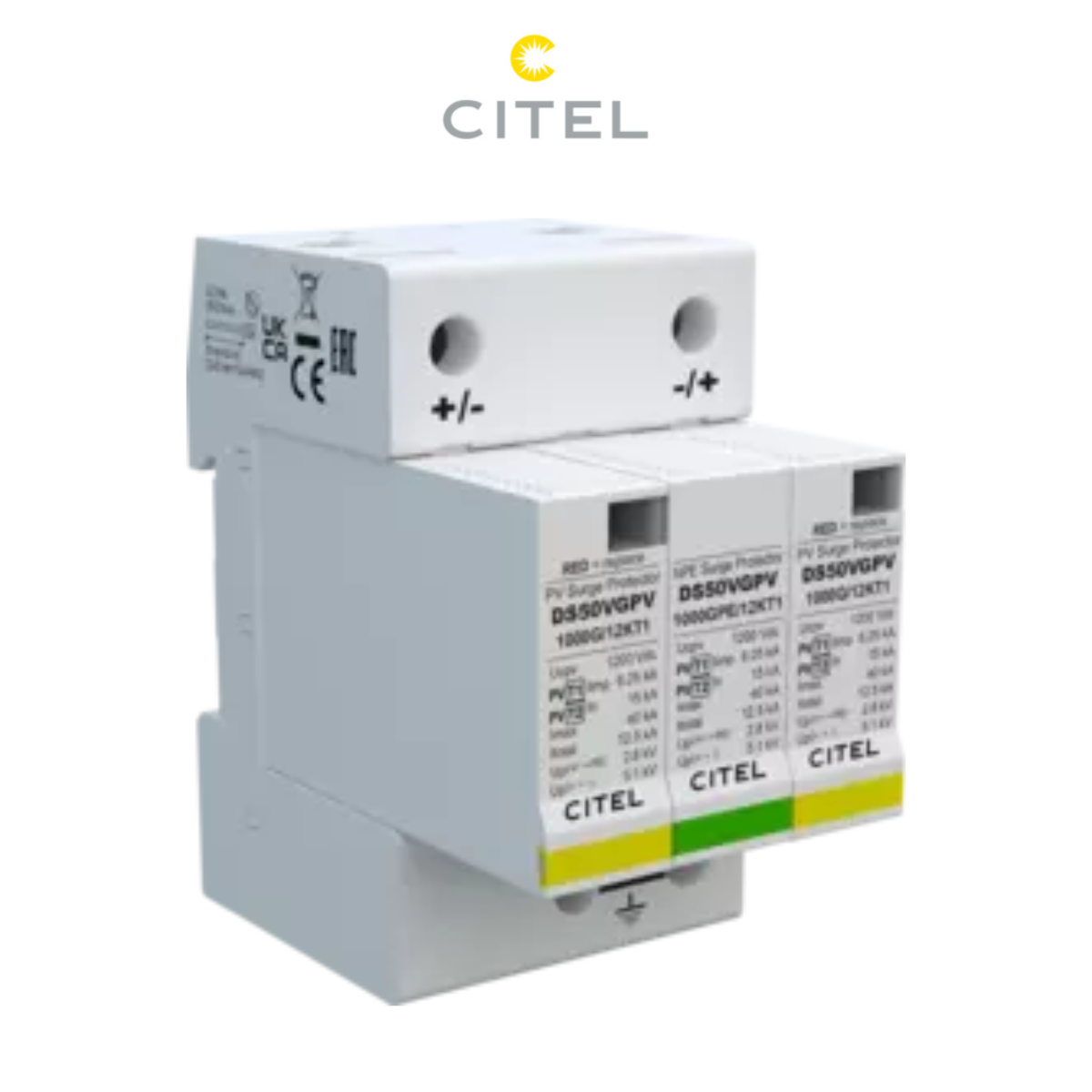

Les parafoudres de type 2 DS50PV-G sont conçus pour protéger les réseaux d’alimentation photovoltaïque. Il est recommandé d’installer des parafoudres de type 2 aux extrémités (côté panneaux et côté installation) de la ligne d’alimentation PV, en particulier pour les installations extérieures. Cette version DS50PV utilise des varistances spécifiques, offrant une protection en mode commun ou en mode commun et différentiel.
Caractéristiques Principales :
- Parafoudre Type 2 pour Photovoltaïque
- Tension PV : 1000 Vdc
- In : 15 kA
- Imax : 40 kA
- Modules débrochables
- Télésignalisation : Optionnelle
- Conforme à : UTE C61-740-51, EN 50539-11
Spécifications :
- Type de parafoudre : 2
- Réseau : Réseau PV 1000 Vdc
- Tension nominale réseau PV [Uocstc] : 1000 Vdc
- Tension max. PV de fonctionnement [Ucpv] : 1200 Vdc
- Courant résiduel [Ipe] : Aucun
- Courant de fonctionnement permanent PV [Icpv] : < 0.1 mA
- Courant de suite [If] : Aucun
- Courant de décharge nominal [In] : 15 kA
- Courant de décharge maximal [Imax] : 40 kA
- Courant de décharge maximal total [Imax Total] : 60 kA
- Tenue au courant de court-circuit PV [Iscpv] : 15 000 A
- Modes de connexion : +/-/PE
- Modes de protection : Mode Commun/Différentiel
- Niveau de protection Commun/Différentiel [Up] : 4.6 kV
- Niveau de protection +/PE (-/PE) [Up] : 2.6 kV
