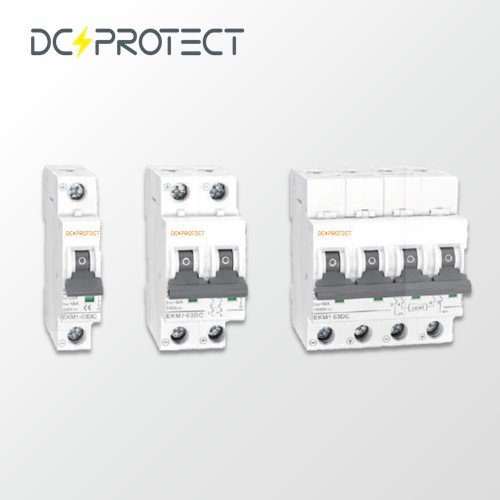

DC PROTECT Disjoncteur M1-63DC6KA/ 10KADCMCB

Spécification	Détails
Courant nominal In	1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63A
Pôles	1P, 2P, 4P
Tension nominale Ue	1P (250V), 2P (500V), 4P (1000V)
Capacité de rupture nominale	6,000/10,000A
Tension de résistance à impulsion nominale (1.5/50) Uimp	4,000V
Tension de test diélectrique à Freq IND. pendant 1 min	2kV
Degré de pollution	2
Caractéristique de libération magnétique thermique	8~12In
Durée de vie électrique	4,000 Cycles
Durée de vie mécanique	10,000 Cycles
Indicateur de position de contact	Oui
Degré de protection	IP20
Température de référence pour le réglage de l’élément thermique	30°C
Température ambiante (avec moyenne quotidienne ≤35°C)	-5°C ~ +40°C
Température de stockage	-25°C ~ +70°C
Type de connexion du terminal	Câble / Barre omnibus type Pin / Barre omnibus type U
Taille de la borne supérieure / bas pour câble	25mm² 18-3AWG
Taille du terminal Top / Bas pour Busbar	25mm² 18-3AWG
Couple de serrage	2,5Nm 22In-lbs
Montage	Sur rail DIN EN60715 (35mm) avec clip rapide
Connexion	Selon le diagramme de câblage
