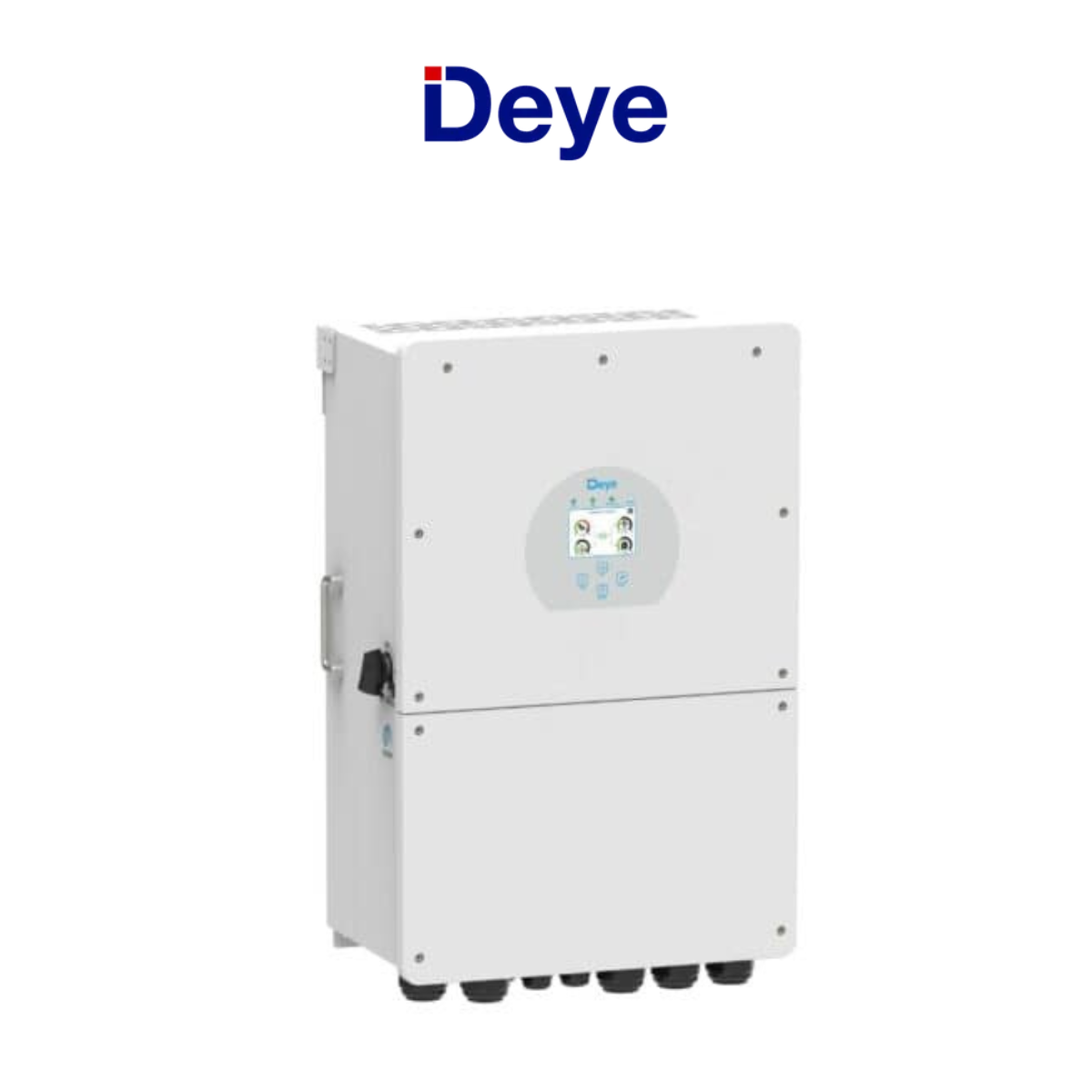

Le Deye SUN-10K-SG04LP3-EU est un onduleur hybride triphasé de haute performance, idéal pour des installations solaires de grande envergure. Conçu pour une tension de batterie faible de 48 V, il garantit une gestion fiable et sûre de l’énergie. Sa conception compacte et sa densité de puissance élevée permettent un rapport CC/CA de 1,3, optimisant ainsi l’investissement dans l’appareil. Ce modèle prend en charge une sortie triphasée asymétrique, offrant une flexibilité accrue dans divers scénarios d’application.
Caractéristiques principales :
- Tension de batterie : 48 V, compatible avec des batteries plomb-acide ou lithium-ion
- Max. Courant de charge : Jusqu’à 240 A
- Max. Courant de décharge : Jusqu’à 240 A
- Courbe de charge : 3 étapes / égalisation
- Capteur de température externe : Inclus
- Stratégie de charge pour Li-Ion : Auto-adaptation au BMS
Données d’entrée de chaîne PV :
| Modèle | SUN-5K-SG04LP3-UE | SUN-6K-SG04LP3-UE | SUN-8K-SG04LP3-UE | SUN-10K-SG04LP3-EU | SUN-12K-SG04LP3-EU |
|---|---|---|---|---|---|
| Max. Puissance d’entrée CC (W) | 6500 | 7800 | 10400 | 13000 | 15600 |
| Tension d’entrée PV nominale (V) | 550V (160V ~ 800V) | 550V (160V ~ 800V) | 550V (160V ~ 800V) | 550V (160V ~ 800V) | 550V (160V ~ 800V) |
| Tension de démarrage (V) | 160 | 160 | 160 | 160 | 160 |
| Gamme MPPT (V) | 200V – 650V | 200V – 650V | 200V – 650V | 200V – 650V | 200V – 650V |
| Plage de tension CC à pleine charge (V) | 350V – 650V | 350V – 650V | 350V – 650V | 350V – 650V | 350V – 650V |
| Courant d’entrée PV (A) | 13A | 13A | 17A | 22.7A | 27.3A |
| Max. PV ISC (A) | 17A | 17A | 17A | 22.7A | 27.3A |
| Nombre de MPPT / Chaînes par MPPT | 2/1 | 2/1 | 2/1 | 2/1 | 2/1 |
Données de sortie CA :
| Modèle | SUN-5K-SG04LP3-UE | SUN-6K-SG04LP3-UE | SUN-8K-SG04LP3-UE | SUN-10K-SG04LP3-EU | SUN-12K-SG04LP3-EU |
|---|---|---|---|---|---|
| Sortie CA nominale et puissance UPS (W) | 5000 | 6000 | 8000 | 10000 | 12000 |
| Max. Puissance de sortie CA (W) | 5500 | 6600 | 8800 | 11000 | 13200 |
| Puissance de crête (hors réseau) | 2 fois la puissance nominale, 10 s | 2 fois la puissance nominale, 10 s | 2 fois la puissance nominale, 10 s | 2 fois la puissance nominale, 10 s | 2 fois la puissance nominale, 10 s |
| Courant nominal de sortie CA (A) | 7.6 | 9.1 | 12.1 | 15.2 | 18.2 |
| Max. Courant alternatif (A) | 11.4 | 13.6 | 18.2 | 22.7 | 27.3 |
| Max. Passthrough AC continu (A) | 45 | 45 | 45 | 45 | 45 |
| Fréquence et tension de sortie | 50/60 Hz; 3L/N/PE 220/380 Vac, 230/400 Vac | 50/60 Hz; 3L/N/PE 220/380 Vac, 230/400 Vac | 50/60 Hz; 3L/N/PE 220/380 Vac, 230/400 Vac | 50/60 Hz; 3L/N/PE 220/380 Vac, 230/400 Vac | 50/60 Hz; 3L/N/PE 220/380 Vac, 230/400 Vac |
| Type de grille | Triphasé | Triphasé | Triphasé | Triphasé | Triphasé |
| Distorsion harmonique actuelle | THD < 3% (Charge linéaire < 1.5%) | THD < 3% (Charge linéaire < 1.5%) | THD < 3% (Charge linéaire < 1.5%) | THD < 3% (Charge linéaire < 1.5%) | THD < 3% (Charge linéaire < 1.5%) |
Efficacité :
- Max. Efficacité : 97,60%
- Euro efficacité : 97,00%
- Efficacité MPPT : 99,90%
Protection :
- Protection contre la foudre d’entrée PV : Intégré
- Protection anti-îlotage : Intégré
- Protection contre l’inversion de polarité : Intégré
- Détection de résistance d’isolement : Intégré
- Unité de surveillance du courant résiduel : Intégré
- Protection contre les surintensités de sortie : Intégré
- Protection contre les courts-circuits de sortie : Intégré
- Protection contre les surtensions de sortie : Intégré
- Protection contre les surtensions : CC Type II / CA Type II
Certifications et normes :
- Régulation du réseau : CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11
- Sécurité CEM / Norme : IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2
Données générales :
- Plage de température de fonctionnement (℃) : -45 ~ 60 ℃, >45 ℃ Déclassement
- Refroidissement : Refroidissement intelligent
- Bruit (dB) : <45 dB
- Communication avec BMS : RS485 ; POUVEZ
- Poids (kg) : 34.5
- Taille (mm) : 422 L × 702 H × 281 D
- Degré de protection : IP65
- Style d’installation : Mural
- Garantie : 5 ans
