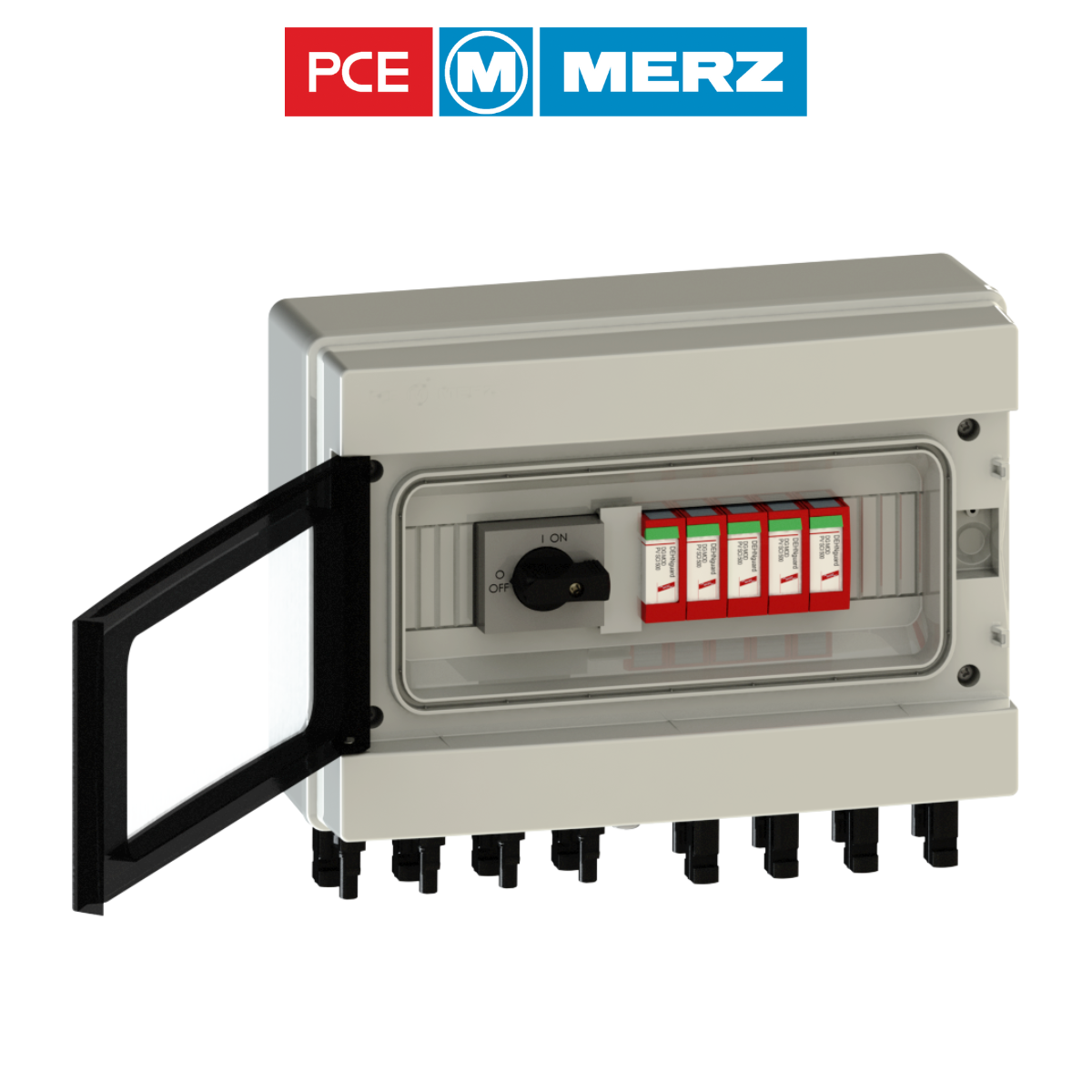

Les String Box Merz sont des coffrets électriques spécialement conçus pour connecter et protéger les strings et les réseaux photovoltaïques (PV). Ils sont équipés d’un sectionneur à coupure en charge Merz DC de la série MDC, garantissant ainsi un fonctionnement à la fois sûr et fiable. En option, ces coffrets peuvent inclure des dispositifs de protection contre les surtensions, des protections contre les surintensités comme des fusibles, et des connecteurs rapides de type MC4 ou similaires. Le tout est intégré dans des boîtiers offrant un haut degré de protection, adaptés à une utilisation en extérieur.
Caractéristiques principales :
- Nombre de strings entrants/sortants : 4 / 2 MPPTs
- Tension maximale : 1005 VDC
- Courant entrant :
- Courant maximum par chaîne : 16A
- Courant maximum par MPPT : 32A (16A par chaîne)
- Sortie : Courant maximal par chaîne : 16A (32A par MPPT) selon IEC 60947
- Section transversale des conducteurs : 4 mm² à 6 mm²
- Type de connexion : MC4 Plug / Socket
- Protection contre les surtensions : SPD Typ 2 selon EN 50539-11
- Degré de protection et résistance aux chocs : IP65 ; IK08 selon IEC 60529
- Dimensions du boîtier : 218 x 308 x 118,8 mm (12 DIN)
- Tension de fonctionnement nominale : 1000 VDC
- Courant nominal de fonctionnement : 16 A
