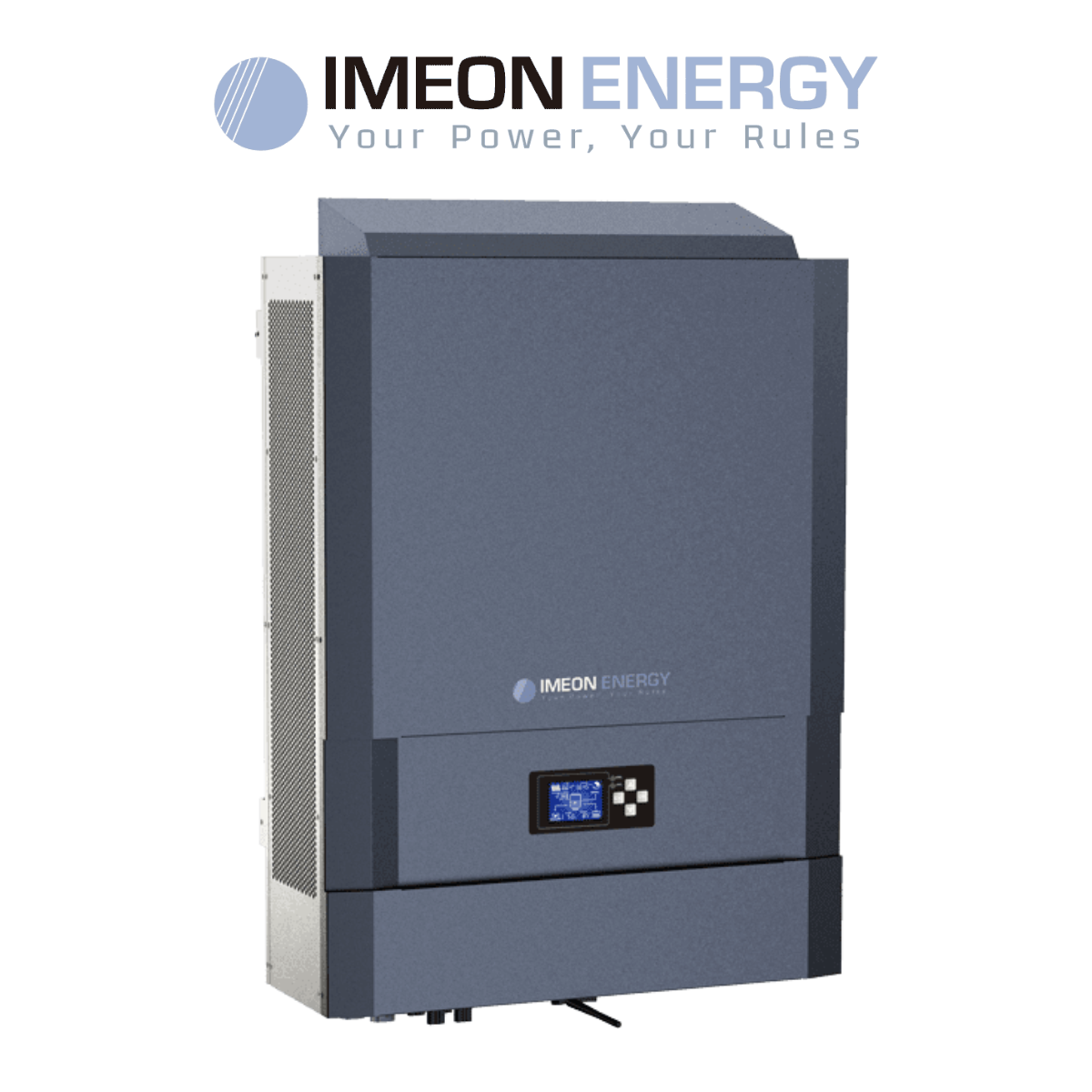

L’IMEON 9.12 est un onduleur solaire hybride conçu pour des installations photovoltaïques triphasées avec stockage, idéal pour les applications tertiaires, industrielles et l’habitat collectif. Il est compatible avec diverses configurations telles que Smart-Grid, Off-Grid, Back-Up et On-Grid.
Caractéristiques principales :
| Caractéristique | Détails |
|---|---|
| Puissance photovoltaïque | 4 à 12 kWc |
| Capacité de stockage | 5 à 100 kWh |
| Wifi et Web serveur | Intégrés |
| Compatibilité batteries | Lithium-Ion |
| Garantie | Jusqu’à 20 ans |
| Plaquette | Télécharger |
Données réseau AC (On-Grid et Off-Grid) :
| Paramètre | Valeur |
|---|---|
| Puissance nominale de sortie | 9 000 W |
| Puissance maximale de sortie (3 sec) | 3 000 VA / 3 000 W |
| Tension / Fréquence AC (entrée & sortie) | 3/N/PE; 230/400 Vac (±15 %), 50 Hz, 60 Hz (±5 Hz) |
| Courant nominal de sortie | 13 A / phase |
| Courant d’entrée maximal | 17,5 A / phase |
| Injection réseau | Paramétrable (oui par défaut) |
| Priorités sources d’énergie | Paramétrables (PV / Stockage / Réseau) |
Données installation solaire :
| Paramètre | Valeur |
|---|---|
| Puissance d’entrée PV | Jusqu’à 12 000 Wc |
| Nombre d’entrée MPPT | 2 |
| Plage MPPT | 380 V – 750 V |
| Courant d’entrée maximal | 2 x 18 A |
| Tension d’entrée maximale | 850 V |
| Rendement maximum | DC vers AC : >95,5 % (94,5 % EU) |
Données batteries et charge :
| Paramètre | Valeur |
|---|---|
| Tension nominale | DC 48 Vdc |
| Plage de tension DC | 42 – 62 Vdc |
| Courant maximal de décharge | 200 A |
| Courant maximal de charge batterie | 160 A |
| Type de batteries | Plomb-acide, Lithium |
| Courbe de charge | 3-phase (Bulk / Absorption / Float) |
| Rendement maximum | PV -> batterie : >94 % / Batterie <–> AC : >93 % |
| Charge batterie | Paramétrable (seuils / plages horaires multiples via AC Grid) |
| Décharge batterie | Paramétrable (2 seuils selon disponibilité du réseau) |
Spécifications générales :
| Paramètre | Valeur |
|---|---|
| Dimensions (l x h x p) | 580 x 800 x 240 mm / 22.85 x 31.5 x 9.45 inch |
| Classe de protection | IP 20 (installation intérieure) |
| Poids | 46 kg |
| Technologie | TL (transformless) |
| Mode de fonctionnement | Smart grid / Back up – UPS / Off grid / On grid / VPP Ready |
| OS / Processeur | OS: Linux Debian – CPU: ARM Cortex (Texas Instrument) 32 bits |
| RAM | 8 Go de stockage – Intelligence Artificielle embarquée – IOT Ready |
| Communication – Monitoring – E/S | Wifi 802.11 b/g/n 2.4 GHz – 2 USB 2 – 1 Ethernet IP – Technologie OTA |
| Bus CAN / RS485 | 1 CAN bus – 2 RS485 – 1 relais 230V 16A |
| Entrées analogiques | 4 (1 sonde de température – 3 mesures de courant) |
| Conditions d’utilisation | Taux d’humidité : 0 à 90 % sans condensation, T°C: -20 à +50°C, puissance dégradée >40°C (15W/°C) |
| Conformité | EN 62109-2 / EN 62109-1 / EN 62040-1 / DIN V VDE V 0126-1-1 (+VFR2019) / VDE-AR-N 4105 / EN 50438 DIN VDE V 0124-100 / Synergrid C10/11 / TF3.2.1 / AS4777.2 / AS4777.3 / CEI-0 21 / RD 1699 |
| Garantie | 10 ans (extension 20 ans en option) |
