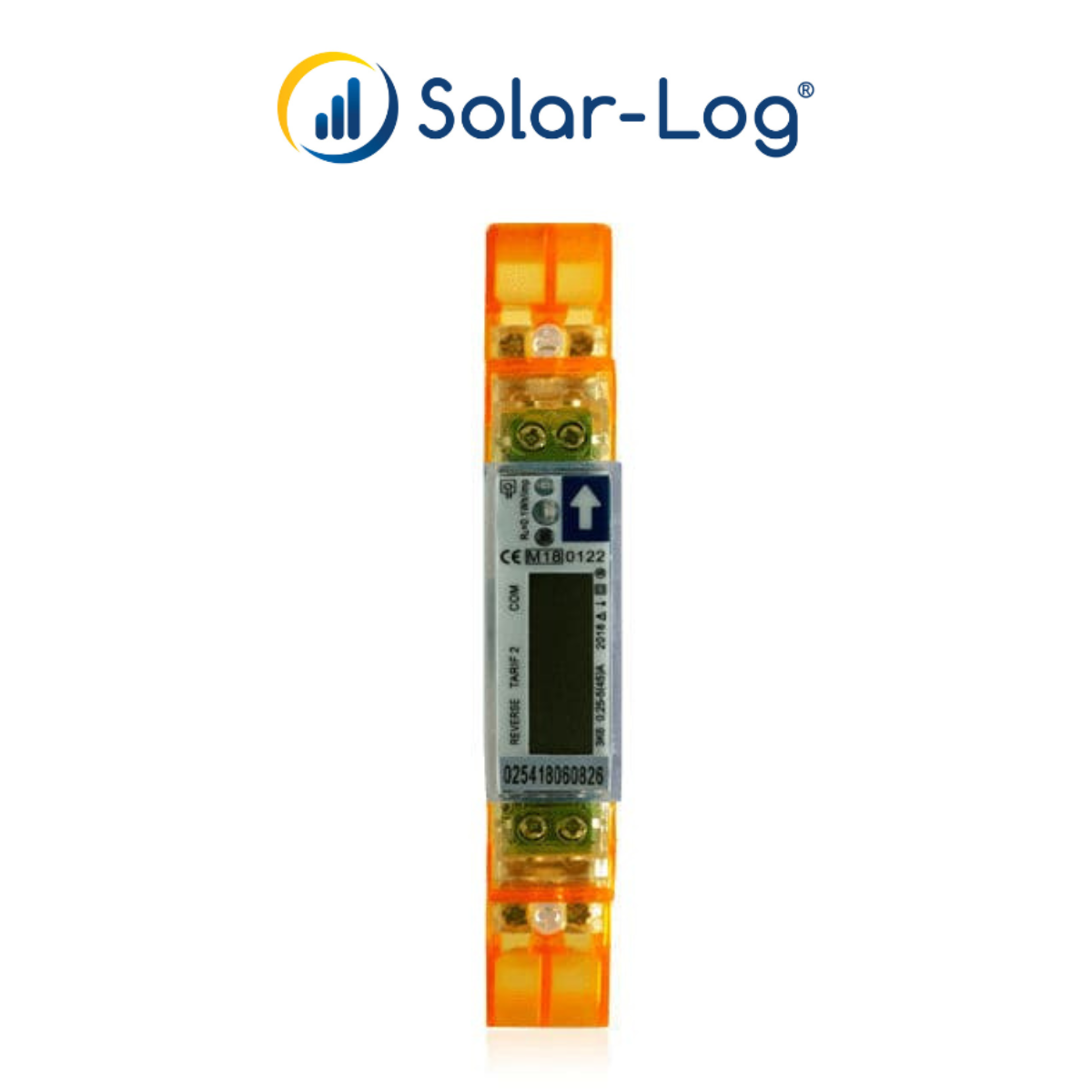

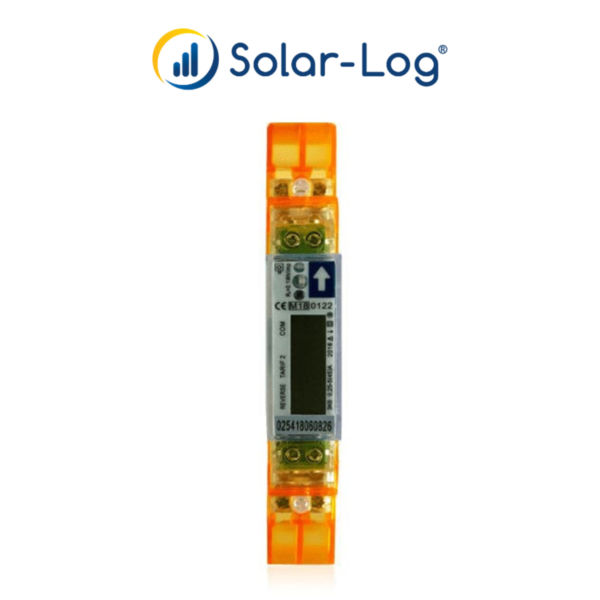

Les compteurs pour le système Solar-Log™ sont configurables pour divers modes de fonctionnement afin de répondre aux besoins spécifiques de mesure et de gestion de l’énergie. Voici les détails pour un modèle de compteur spécifique :
Caractéristiques :
- Branchements :
- 2 pôles S0-Out
- Interface Modbus : 2 pôles
- Branchement direct :
- 45 A
- Interfaces :
- S0 / RS485 (max. 32 pièces)
- Tension UN :
- 230 V AC
- Domaine de mesure :
- 20 mA – 45 A
- Auto-consommation :
- < 10 VA – < 2 W par phase
- Courant de départ :
- 20 mA
- Fréquence réseau :
- 50 Hz
- Dimensions (l x h x p) :
- 17,5 x 117 x 63 mm
- Diamètre de câble :
- Max. 10 mm² ou 2,5 mm² (bornes supplémentaires)
- Classe de protection :
- IP51
- Affichage LCD :
- 4 + 2 Digits
- Impulsion S0 :
- 2 000 Imp/kWh
- RA = 0,5 Wh/Imp
- Autres caractéristiques :
- Affichage sur écran LCD bleu
- Affichage du courant réactif et de la puissance active dans 2 directions
- Affichage des paramètres : I, U, S, F, cos φ
- Compatibilité :
- Solar-Log Base, 50, 300, 1200, 1900 et 2000
Modes de Fonctionnement :
- Détection de la Puissance Produite :
- Mesure de l’énergie produite par le système photovoltaïque.
- Mesure de la Consommation :
- Comptage de la consommation énergétique et gestion bi-directionnelle (avec certains compteurs).
- Données de Sous-Consommation :
- Suivi détaillé de la sous-consommation pour l’optimisation des ressources énergétiques.
- Gestion des Batteries :
- Mesure de la puissance de charge et décharge des batteries, si applicable.
Note : La mesure bi-directionnelle de la consommation avec les compteurs monophasés Iskra et Solar-Log™ PRO1 n’est pas possible.
Ces compteurs offrent des fonctionnalités avancées pour une gestion précise de l’énergie dans les installations solaires, permettant une surveillance et une optimisation complètes de la production et de la consommation énergétique.
