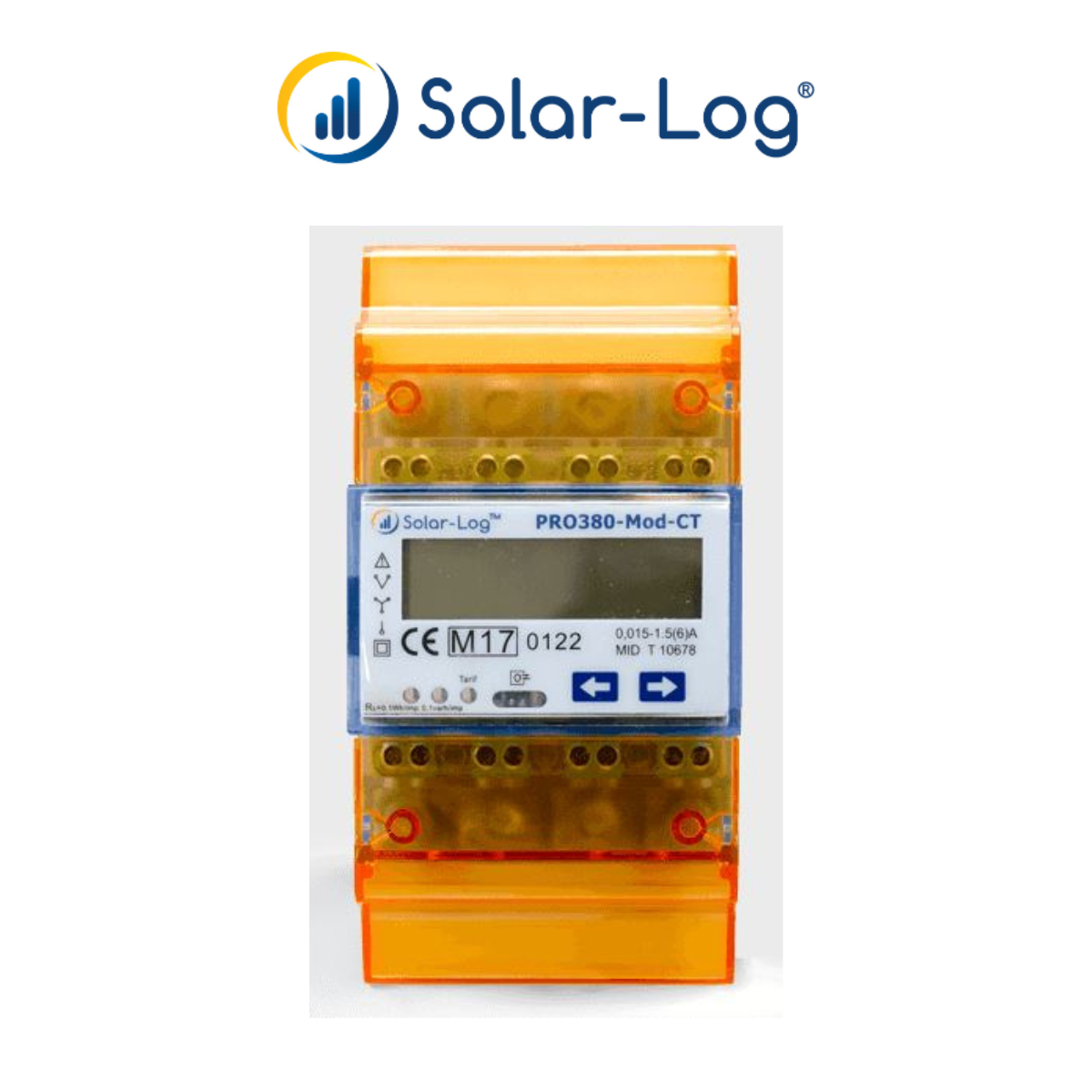

Les compteurs compatibles avec Solar-Log™ offrent une flexibilité pour la mesure et la configuration en fonction des besoins spécifiques des installations solaires. Ils permettent la détection précise de la puissance produite, de la consommation, ainsi que des données liées à la sous-consommation et à la gestion des batteries. Voici les détails techniques de ces compteurs :
Caractéristiques :
- Branchements :
- 2 x S0 (entrée, sortie)
- RS485 (Modbus)
- Branchement direct : 6 A (Entrée des bornes)
- Interfaces :
- S0 / RS485
- Tension UN :
- 3 x 230 / 400 V AC
- (100/173V – 270/468V)
- Domaine de mesure :
- 6 mA – 5 A
- Auto-consommation :
- ≤ 2 W par phase
- ≤ 10 VA par phase
- Courant de départ :
- 3 mA
- Fréquence réseau :
- 50 Hz
- Dimensions (l x h x p) :
- 70 x 140 x 63 mm
- Diamètre de câble :
- Max. 10 mm² ou 2,5 mm² (bornes supplémentaires)
- Classe de protection :
- IP51
- Affichage LCD :
- 5 + 3 Digits
- Impulsion S0 :
- 1000 p / kWh, 30 ms
- Autres caractéristiques :
- Affichage sur écran LCD bleu
- Affichage du courant réactif et de la puissance active dans 2 directions
- Affichage des paramètres : I, U, S, F, cos φ
- Compatibilité :
- Solar-Log Base, 50, 300, 1200, 1900 et 2000
Applications :
- Détection de la puissance produite : Mesure précise de la production d’énergie.
- Consommation : Mesure de la consommation énergétique et comptage bi-directionnel.
- Sous-consommation et gestion des batteries : Suivi des données de sous-consommation et de la puissance de charge et décharge des batteries.
- Modes de fonctionnement personnalisés : Configuration des compteurs en fonction des applications spécifiques.
Ces compteurs sont essentiels pour une gestion efficace et précise des installations solaires, permettant une surveillance détaillée et une optimisation de la production et de la consommation d’énergie.
