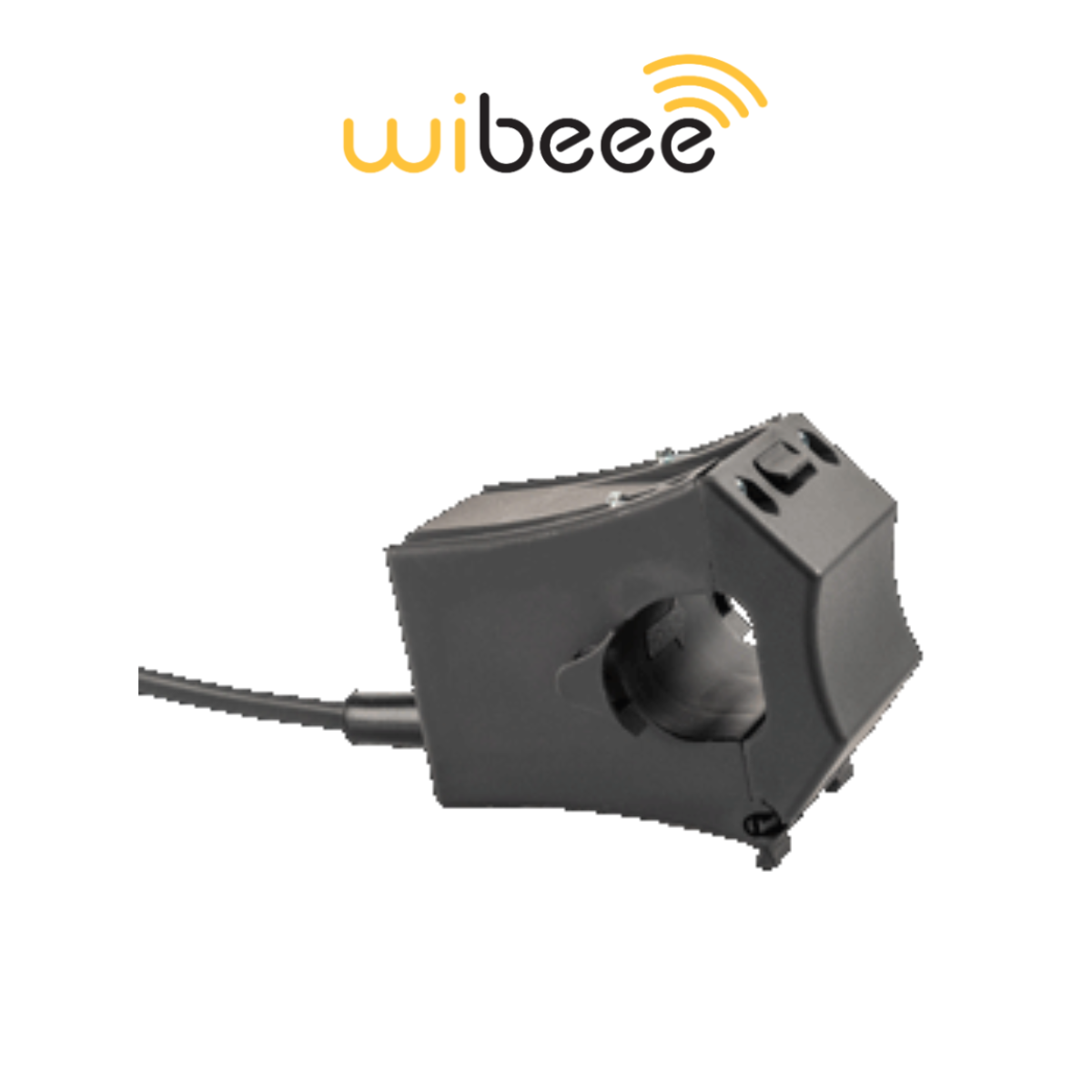

Série STP – Transformateurs de Courant de Noyau Fractionnés
Description :
- Conçus pour faciliter l’installation sans interrompre le circuit électrique.
- Disponibles avec des fenêtres rondes de 24 mm ou de 24 x 100 mm.
- Adaptés à une plage de courant de 100A à 700A selon la taille.
- Sortie secondaire disponible en 1A, 5A ou sur demande 0,25A.
- Certifiés CE.
Caractéristiques Physiques et Environnementales :
- Matériau : Auto-éteint, conforme à UNE 21031 V0
- Température de stockage : -40 °C à 85 °C
- Humidité relative : 15% à 85% (sans condensation)
- Taille de la fenêtre : Ø 24 mm ou 24 x 100 mm
- Diamètre maximum du conducteur : Ø 24 mm
Caractéristiques Électriques :
- Sortie typique : 5A, 1A, ou 0,25A (sur demande)
- Gamme de fréquences : 50 Hz – 60 Hz
- Courant primaire noté : 100A, 150A, 200A, 250A, 300A, 400A, 500A, 700A
- Classe de précision : 1-3
- Puissance nominale : 1 VA, 0,5 VA, ou 0,1 VA
- Niveau d’isolation nominale : 3 kV
- Courant thermique à court terme (ITH) : 60 In
- Courant dynamique nominal : 2,5 Ith
- Tension la plus élevée pour l’équipement : 0,72 kV c.a. / a.c.
Ces transformateurs sont idéaux pour des installations nécessitant une maintenance minimale et une intégration facile dans des environnements électriques existants.
