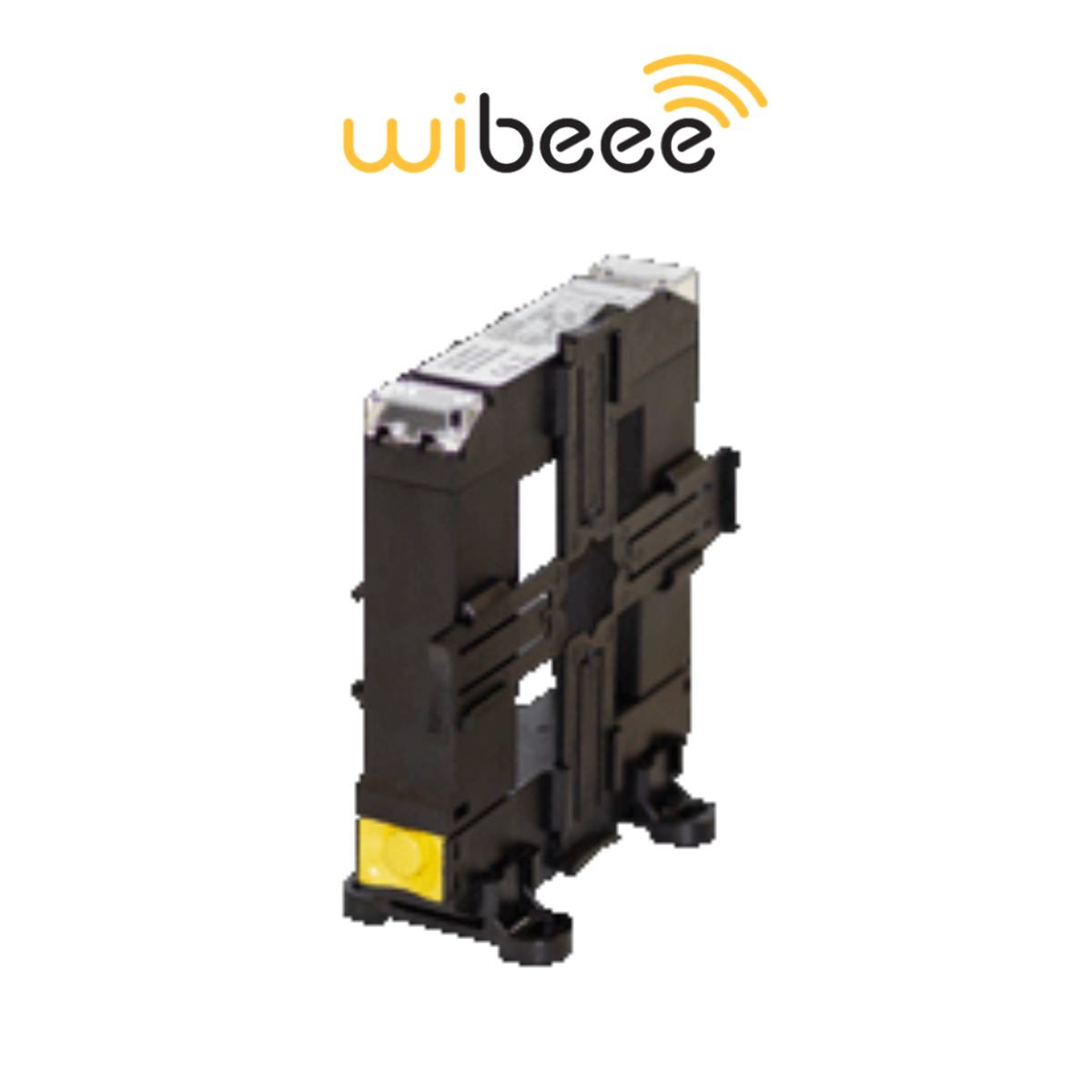

Série TP-Push – Transformateurs de Courant de Noyau Split
Description :
- Conçus pour une installation facile sans interruption du circuit électrique.
- Possibilité d’ouvrir le transformateur avec un bouton poussoir, permettant une ouverture sur un ou les deux côtés.
- Adaptés à toutes sortes de barres de bus ou de câbles d’alimentation.
- Couvrent une plage de courant de 100A à 1000A selon la taille.
- Disponibles avec une sortie secondaire de 1A ou 5A.
- Certifiés CE.
Caractéristiques Physiques et Environnementales :
- Matériau : Auto-éteint, conforme à UNE 21031 V0
- Température de stockage : -40 °C à 85 °C
- Humidité relative : 15% à 85% (sans condensation)
- Taille de la fenêtre : 60 mm x 80 mm
- Diamètre maximum du conducteur : Ø 60 mm
- Degré de protection : IP20 (standard), IP54 (sur demande)
Caractéristiques Électriques :
- Sortie typique : 5A ou 1A
- Gamme de fréquences : 50 Hz / 60 Hz
- Courant primaire noté : 300A à 1000A
- Classe de précision : 0.5, 1, ou 3
- Puissance nominale : 0.5 VA, 1 VA, ou 1.5 VA
- Niveau d’isolation nominale : 3 kV
- Courant thermique à court terme (ITH) : 60 In
- Courant dynamique nominal : 2,5 Ith
- Tension la plus élevée pour l’équipement : 0,72 kV c.a. / a.c.
- Standard : IEC/EN 61869-2
Ces transformateurs sont conçus pour simplifier l’installation et sont particulièrement utiles dans des environnements où une interruption minimale de l’alimentation est souhaitée.
